lonmaker

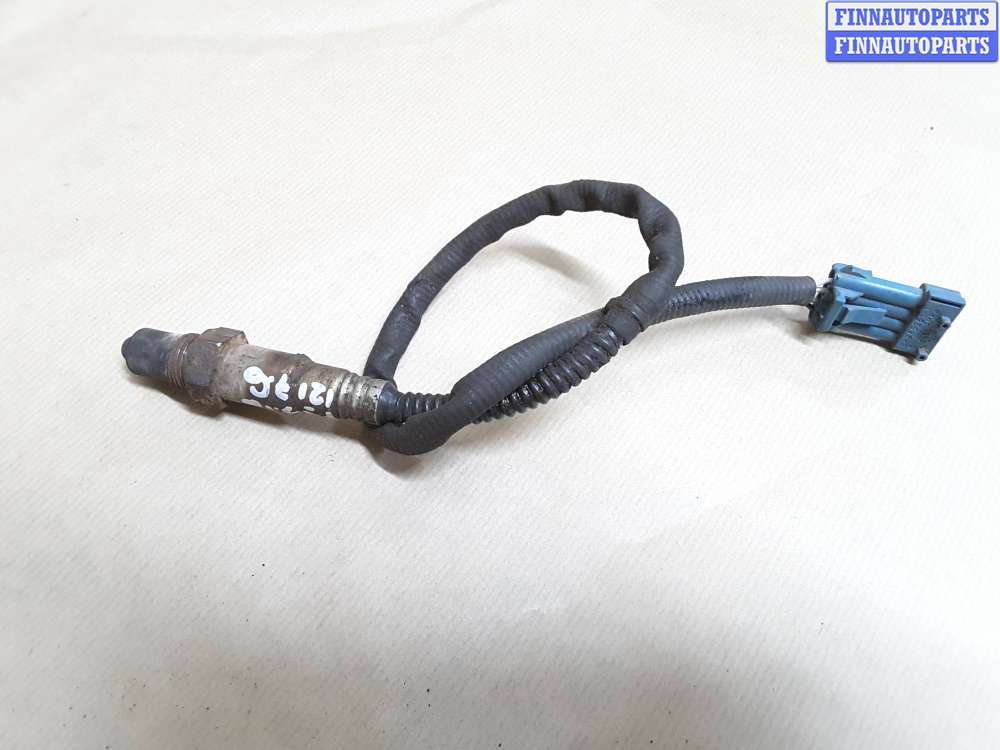

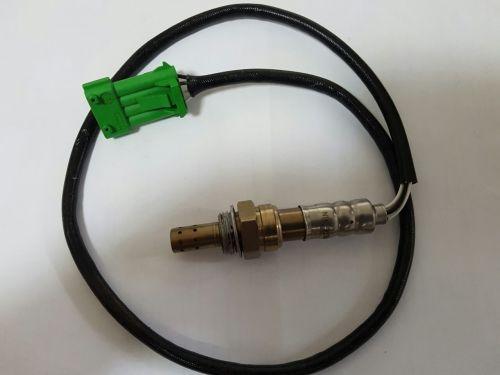

Верхний лямбда 1628HN
Нижний лямбда 1628HR
И не стоит доверять тем, кто утверждает, что все лямбды одинаковые. Есть двух, трёх и даже четырёх компонентные. Хотя бы инет почитайте прежде чем покупать аналоги.
Вот нарыл не много в ситроен-сервисе:
Действие системы впрыска + катализатор
Компьютер зажигания - впрыска регулирует дозировку бензиново-воздушной смеси для обеспечения оптимальной работы двигателя .
Количество впрыскиваемого топлива зависит от следующих параметров :
• Частота вращения двигателя
• Угол поворота дроссельной заслонки
• Давление воздуха во впускном коллекторе
Корректировка производится в зависимости от температуры охлаждающей жидкости и воздуха .
Установка катализатора обеспечивает оптимальный контроль обогащенности бензиново-воздушной смеси, то есть регулирование продолжительности впрыска в зависимости от информации от кислородного датчика, расположенного на выпускной системе на выходе из двигателя .
Кислородный датчик определяет наличие кислорода (бедная смесь) или отсутствие кислорода (богатая смесь) в отработавших газах .
Кислородный датчик действует, начиная с температуры 350 °C, для чего необходим электроподогрев с помощью встроенного нагревательного элемента .
2. Кислородный датчик
.
Кислородный датчик состоит из полого элемента, выполненного из специальной керамики с покрытием на основе платины .
Наружная поверхность керамики контактирует с отработавшими газами .
Внутренняя поверхность керамики контактирует с воздушным резервуаром, в котором содержится эталонный воздух .
Последовательный нагрев и охлаждение кислородного датчика вызывают изменение объема воздушного резервуара .
Компенсирование изменения объема происходит путем прохождения воздуха через провода, затем клеммы разъема, которые выполнены из "складчатого" (сделанного из тонкой металлической ленты, сложенной в «гармошку») негерметичного металла .
Не допускайте попадания смазки или очистителя на клеммы во избежание проникновения углеводорода, содержащегося в смазке или растворителе, в эталонный воздух .
Углеводороды, присутствующие в отработавших газах,изменяют состав воздуха, улавливаемого датчиком, который вырабатывает сигнал степени обогащения смеси .
4. Проверка кислородного датчика
4.1. Отклонения от нормального режима функционирования
Включение индикатора самодиагностики .
Избыточное потребление топлива .
Сложности с холодным запуском .
Рывки двигателя .
Двигатель глохнет .
Нестабильная работа на холостом ходу .
ПРИМЕЧАНИЕ : Все перечисленные выше случаи могут говорить о неисправности дозирования бензиново-воздушной смеси .
4.2. Методология
Выполните считывание кодов неисправности блока управления двигателя .
Появляются 2 типа неисправностей :
• Автоматическая регулировка или предел регулировки обогащенности смеси
• Кислородный датчик
4.3. Автоматическая регулировка или предел регулировки обогащенности смеси
Случайная неисправность :
• Убедитесь, что пользователь не ехал с включенным индикатором "минимальный уровень топлива"
• Проверьте предохранитель кислородного датчика
Постоянная неисправность :
• Проверьте соответствие топлива : Бензин без содержания тетраэтилсвинца
• Проверьте герметичность выпускной системы перед катализатором
• Проверьте впуск воздуха
• Проверьте электроклапан опорожнения адсорбера (заблокирован в открытом положении)
• Проверьте зажигание
• Проверьте наличие бензина
• Проверьте состояние форсунок (загрязнения, протечки и т. п.)
• Проверьте состояние механических узлов двигателя
• Проверьте кислородный датчик
4.4. Кислородный датчик
Проверить :
• Состояние разъема и контактов кислородного датчика (отсутствие смазки, чистящего средства)
• Герметичность выпускной системы в районе крепления кислородного датчика
• Прокладку кислородного датчика
• Артикул кислородного датчика и его соответствие двигателю
4.5. При помощи диагностического прибора (ELIT, SOURIAU 26A)
Выбрать меню : Измерение параметров .
Прогретый двигатель , Состояние регулировки горючей смеси : Напряжение должно варьироваться в следующих границах по меньшей мере 1 раз в минуту: минимум от 0 мВ включительно до 250 мВ включительно, максимум от 700 мВ включительно до 1 В .
Выбрать меню : Физическое измерение .
Используйте специальные кабели для тестирования кислородного датчика .
Следуйте программе, которая содержится в диагностическом приборе .
4.6. Снимите кислородный датчик
Проверьте состояние проводов кислородного датчика, потянув за каждый из них .
Уровень загрязнения кислородного датчика :
• Кислородный датчик покрыт черной сажей : Проблема обогащенности смеси (проверьте наличие бензина, датчик давления и т. д.)
• Кислородный датчик покрыт жирной пленкой : Проверьте состояние механических узлов двигателя
5. Проверка снятого кислородного датчика
5.1. Нагревательный резистор
Используйте омметр .
Проверьте сопротивление между клеммами 1 и 2 : 1 ом < R < 15 ом .
5.2. «масса»
Проверьте сопротивление между клеммой 3 и корпусом кислородного датчика :
• Реферанс LSH 6.12.24 : R < 5 Ом
• Реферанс LSF : R = бесконечно
5.3. Изоляция
Проверьте изоляцию между клеммами 3 и 4 : R = бесконечно .
Проверьте изоляцию между клеммами 1 и 4 : R = бесконечно .
Проверьте изоляцию между клеммами 1 и 3 : R = бесконечно .


Сообщение отредактировал Dmitriy C5: 09 February 2009 - 11:35
