На сегодняшний день проведение евроремонта в своей квартире не является редкостью. Но какой бы интерьер ни был выбран, без достойного освещения он не будет производить нужного впечатления. Если учитывать, что наличие электроприборов в квартирах существенно увеличилось, старая проводка не справляется с нагрузкой. Для достижения стабильности и безопасности необходима правильная схема освещения квартиры. Не сосем обязательно приглашать специалистов. Если есть стремление, замену старой электропроводки можно выполнить и самостоятельно.

Правильное освещение в квартире

Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.

Правильное освещение в квартире

Как правильно сделать

Существует два вида освещения: местного и общего типа. По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.

Освещение в интерьере квартиры

Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.

Что нужно

Освещение в квартиреСамое главное точно определить места расположения светильников

План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м2 освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Средняя мощность ламп для разных комнат

Рассмотрим пример, какое количество ламп нужно для освещения гостиной площадью 15 м2. На таблице ниже представлены лампы разного типа.

Количество ламп для освещения в гостиной

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

План освещения с двумя проходными выключателямиПример плана освещения с дублирующими выключателями

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м2. В соответствии с нормами понадобится не больше 8 светильников.

Схема освещения в квартиреСхема освещения в однокомнатной квартире

План освещения в квартире

Прокладка освещения

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

На видео: принципы проектирования освещения в квартире.

Разводка электропроводки своими руками: от схемы до монтажа

Осуществление прокладки электричества в доме довольно ответственное дело. Без опыта и определённых умений не обойтись. Главное знать правильные аспекты разводки, читать и создавать схем, иметь навыки электромонтажа. Но всё это можно при желании осилить и сделать прокладку самостоятельно. Для этого представим рекомендации по всем аспектам.

Основные правила

Все правила, которые необходимо соблюдать при разводке проводки, как и при других видах строительных работ, освещены в СНиПах и ГОСТах. Касаемо электропроводки необходимо обратиться к разделу «Правила устройства электроустановок (ПУЭ)». Приступая к работе по разводке, обязательно изучается данный раздел.

Проект и схема разводки электропроводки

Как и любая работа, прокладка электропроводки начинается с проектирования и составления схем. Для их создания привлекаются специалисты, которых в Москве довольно много. Ведь от них зависит безопасность в квартире, да и во всём доме. Эта услуга стоит определённых денег, но безопасность и спокойствие превыше всего.

Если же принято решение сделать работу самостоятельно, и есть первоначальные знания в области электричества, то следует придерживаться всех выше описанных правил. Следить за тем, чтобы все нагрузки света были рассчитаны правильно.

Для составления проекта и схем необходимо начинать с освоения условных обозначений. Расшифровка их приведена ниже на фото.

условные обозначения для схем освещения

Начинают проект с создания плана квартиры, на котором отмечаются все точки освещения, расположение выключателей и розеток. Далее, учитывая все правила, прорисовываются линии прокладки проводников. Для того чтобы схема проводки была практичной, заранее продумывается место расположения приборов.

план освещения в квартире

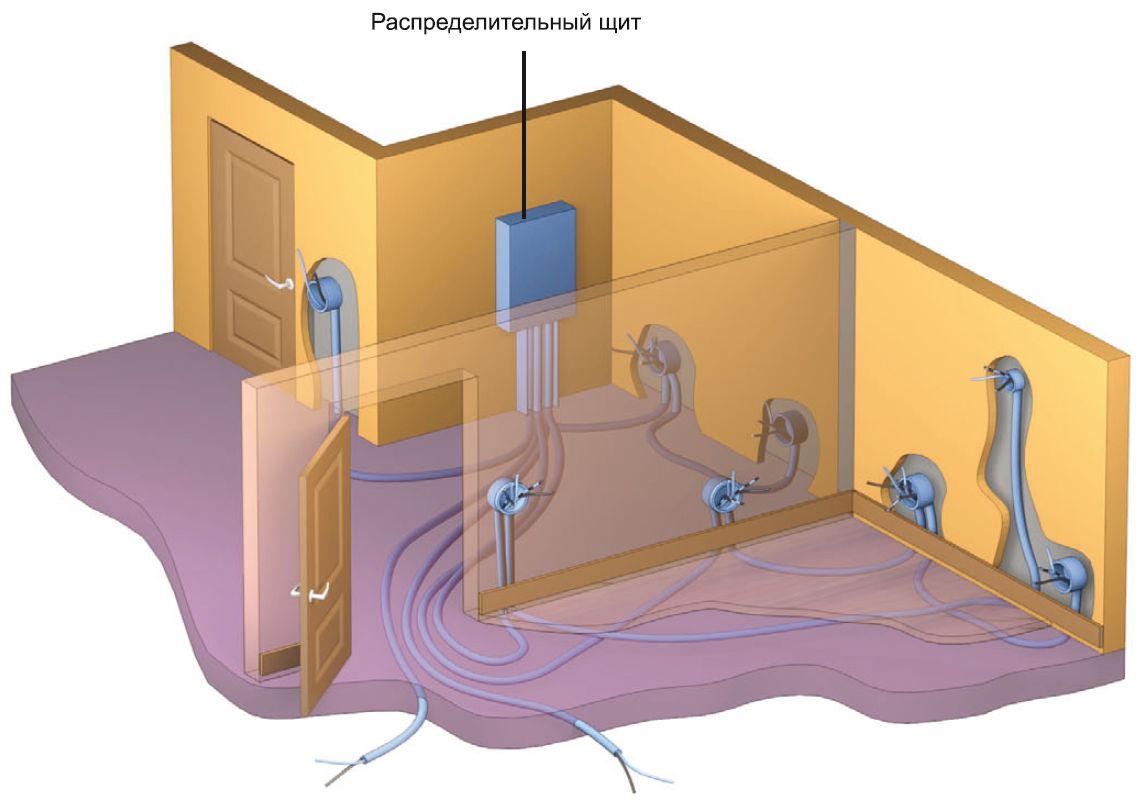

На следующем этапе составления схемы продумывается подводка к точке подключения. Этот момент требует более подробного рассмотрения. Обусловлено это разными типами подключения: параллельного, последовательного или смешанного. Последний способ является самым экономичным в плане использования материалов и эффективности работы.

Это один из примеров группировки для схемы электропроводки. Суть заключается в том, что чем тщательнее продуманы группы, тем экономней будут затраты на материалы, и проще чертёж схемы. Имеют значение и габариты квартиры. В однокомнатной проектирование осуществляется одним способом, а в помещении с большой площадью – с добавлением элементов.

электроподводка к точке подключения

Следующий важный момент – расчёт нагрузки. Её обязательно указывают в проекте. Вычисления производятся по формуле I=P/U. В ней используются величины P – сумма мощностей всех приборов, которые планируется использовать, U – показатель напряжения в сети.

Пример подсчёта напряжения: электрочайник – 2,2 кВт, освещение на 10 лампочек мощностью 100 Вт, мощность холодильника и микроволновки в сумме 1,4 Вт. В квартирах сила тока традиционно составляет 220 Вольт. После расчётов получают: (2200+1000+1400):220=20,1 А.

Существуют небольшие допущения. К рассчитанной нагрузке можно добавить немного. Но, по стандарту требуется не допускать превышение 25 А. Рассчитав нагрузку, начинают закупать необходимые материалы, основываясь на результате. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля.

параметры провода и кабеля

Монтаж электропроводки

инструменты для монтажа проводки

Важно! Выполняя монтаж новой проводки, первоначально демонтируют старую. В этом случае необходимо использовать прибор для проверки напряжения.

прибор для проверки напряжения

Нанесение схемы и подготовка каналов

После того как поверхность готова, заводят провода внутрь пространства со стороны угла. Для этого необходимо проделать отверстие в стене. Лучше всего, если оно буде размещено в углу комнаты.

Монтирование проводки открытого типа

На начальном этапе устанавливается щиток на определённой высоте. Непосредственно в щиток размещается УЗО. По количеству они определяются в соответствии осветительных групп. По своей структуре щиток выглядит следующим образом: наверху размещаются клеммы для нулевых проводов, внизу для заземления. Между ними располагаются автоматы.

Соединение в щитовом устройстве осуществляется следующим способом: синяя жила к ноль-клемме, белая к УЗО в верхней его части, жёлтые провода – к клеммам заземления. Соединения автоматов производятся параллельным способом.

монтаж электропроводки своими руками

Для открытого типа монтажа вначале крепят по размеченным линиям короба. Крепление осуществляется посредством дюбелей с саморезами. Крайние обустраиваются на расстоянии около 5-7 см, а далее придерживаются шаг 0,5 м.

Важно! При монтировании проводки открытого типа нет необходимости готовить отверстия для розеток и выключателей. В их качестве используются изделия, которые навешиваются на плоскость стены.

открытая электропроводка

Все провода по размеченным линиям помещаются в короба и ведутся к распределительным коробам. Непосредственно в них производятся подсоединения. Сделать это можно посредством тугой скрутки, после чего провода необходимо тщательно изолировать.

открытая электропроводка

Монтирование проводки скрытого типа

Скрытая электропроводка монтируется немного проще по объёму работы. По принципу соединения отличается от открытого типа только тем, что размещается внутри стен, в подготовленной заранее штробе. Перед тем как расположить провода в штробе, монтируют коробки для выключателей и розеток. Их фиксируют с помощью алебастра. Когда материал застыл, в них заводятся электропровода и по плану в штробе ведутся к распределительным коробкам.

монтаж электропроводки своими руками

После того как установлены все розетки и выключатели, подключены осветительные приборы, выполнены соединения проводов в коробках, необходимо проверить правильность подключения. Чтобы не допустить ошибку, «прозваниваются» соединения специальным прибором для электротестирования.

прозвонка электропроводки

На видео: ТОП-10 правил электропроводки.

Какой провод использовать

Кабели для обеспечения электричества в квартире нужно выбирать по определённым критериям. Желательно не менять ничего на своё усмотрение, так как от этого зависит безопасное функционирование системы.

Материал и конструкция

Материалы, используемые для изготовления проводов, существуют двух разновидностей: алюминий и медь. Алюминиевые недорогие, но медные значительно надёжнее и способны обеспечить качественное функционирование.

медный и алюминиевый провод

По своему строению провода разделяются на одножильные и несколько жильные. В первом случае материал закрыт оболочкой изоляции. К характеристикам одинарных проводников относят: дешёвые, удобны для монтажа, имеют высокую степень жёсткости. Последнее свойство приводит к частым переломам проводника.

Мастера предпочитают работать с многожильными проводами. У них хорошая устойчивость к скручиванию, изгибу. Если схема предполагает крутой поворот, то можно быть уверенным, что проводник не сломается.

соединения проводов в распределительной коробке

Сечение кабеля для проводки в квартире

Сечение кабеля один из важных характеристик. От его показателя напрямую зависит, выдержит ли проводник подаваемое напряжение. Измеряется в квадратных миллиметрах. Так, в алюминиевых проводниках сечением жилы 1 мм2 выдерживает напряжение 8 А. Касаемо медных изделий 1 мм2 способен пропустить 10 А.

Выбор сечения проводников нужно осуществлять под нагрузку. Не допускается использовать провода, сечение которых меньше предполагаемой нагрузки.

сечение кабеля для проводки в квартире

Толщина жильной изоляции

Любой проводник имеет изоляцию. Для её обеспечения применяют пластиковые материалы. Толщина жильного изоляционного слоя определяется статьями нормативных документов. К примеру, для проводника, рассчитанного на нагрузку 660 В, с сечением 1,5-2,5 мм2 толщина изоляции предусмотрена 0,6 мм.

Толщина оболочки

Следующий момент, на который следует обратить внимание, это внешняя оболочка кабеля. Именно она закрывает несколько жил проводника. Аналогично жильной изоляции, для внешней используют пластиковые материалы, но толщина её значительно больше. В основном составляет 1,4-1,8 мм. Учитывают тот факт, что существуют допустимые отклонения.

изоляция жил кабеля

Маркировка

маркировка кабеля

Расцветка жил

Изоляция жил может иметь однотонную расцветку, а иногда, наносить полоса толщиной в 1 мм по всей длине изделия.

расцветка жил кабеля

Процесс планирования освещения в доме довольно ответственный. Но если цель будет достигнута со всеми соответствиями с правилами, то это приведёт к потрясающему результату. Правильный свет в интерьере усиливает эффект в несколько раз. Впечатления потребителей оцениваются из комментариев, встречающихся в интернете.
